隨著（zhe）國內外汽車行業的迅（xùn）猛發展，現代汽車對整車輕量化和車內空氣質量的要求越來越高。以非金屬製品替（tì）代金屬製品一直以來都是汽車減重的重要手段，可（kě）有效（xiào）降低整車油耗，提高能源利用率，降低汽車尾氣的排放，從而減少汙染。

目前，車（chē）用非金（jīn）屬材料廣泛應用於汽車內飾、外飾（shì）、底盤等零部件係統中，在整車輕量化的同時還起到吸能緩（huǎn）衝（chōng）、隔熱隔聲等作用，具有非常好的使用效果。然而（ér），由於非金屬材料的特點，在汽車（chē）內飾的使用（yòng）過程中，一些有機小分子物質，如苯、甲苯、甲醛、乙醛（quán）等會逐漸釋放（fàng）到汽車駕駛室內，從（cóng）而對人體健康（kāng）造成危害，同（tóng）時也使車內具（jù）有較（jiào）大的刺（cì）激性氣味，對司乘人員的駕乘體驗有非常不好的影響。因此，開發環保型低散發的汽車內飾用非金屬材料將具有至關重要的意義。

聚合物發泡材料是以高分子樹脂為基體，內部由無數泡孔組成的（de）微孔材（cái）料，具有質輕（qīng）、隔熱、緩衝性好等優點，因而在汽車（chē）中被廣泛應用。目前，在汽車內飾中應用的發泡材（cái）料主要是聚氨酯泡沫（PUR）和聚烯烴類泡沫。然而，PUR泡沫在長期使用過程中會持續釋放出小分子（zǐ）有（yǒu）害物質，如未反應的異氰酸酯、苯類、醛酮類等，它們會影響車內空氣質（zhì）量。

聚丙烯泡沫（Expanded Polypro⁃pylene，EPP）是使用高熔體強度（dù）聚丙（bǐng）烯（HMSPP）作為樹脂基體，通過物理的氣體發泡而製得的一種（zhǒng）閉孔泡沫材料，它具有力學性能優異、耐熱性好、發泡倍數範圍大、密度可調、無毒（dú）無味、可100%回收利用等特點，同時，EPP是一種純粹的碳氫化合物，它不含任何增塑劑和發（fā）泡劑等添加物（wù）質，因此被認為是實現汽車輕量化和提升車內空（kōng）氣質量的優選材料。

1. EPP材（cái）料特性

EPP材料是一種性能卓越（yuè）的高結晶型泡沫材料（liào），它是高熔體（tǐ）強度聚丙烯樹脂以（yǐ）CO2氣體為發泡劑在高溫高壓條件下製得的，通過改變發泡溫度和壓力可以製（zhì）備密度不同的EPP材料。由於聚（jù）丙烯自身的特性以及獨特的發泡成型工（gōng）藝使得EPP材料具有一係列優異的性能。

1.1 EPP的散發性

有研究發現，車內氣味及揮發性有機物（VOC）很大一部分來源於泡沫材（cái）料，因此，降低泡沫材料的（de）小分子散發可以有效提升車（chē）內空氣質量。與汽車用其它泡沫材料相比，EPP泡沫在發泡及成（chéng）型的過程中均未添加任何（hé）助（zhù）劑，這使得其具有良好的氣味性和低VOC散發性能（néng）。

如表1所示，是汽車內飾中常用的原生PUR泡沫、再生（shēng）PUR泡沫（mò）、化學交聯聚乙烯泡沫（XPE）、聚苯乙（yǐ）烯泡沫（EPS）、乙（yǐ）烯-醋酸乙烯共聚物泡沫（EVA）以及EPP泡沫的氣味性測試數（shù）據（1L瓶式法）對（duì）比，從表中可見，EPP泡沫（mò）的氣味性要明顯低於其他幾種泡沫材料（liào）。

表2所示（shì）為汽車內飾中常（cháng）用的幾種泡沫材料的VOC散發數據（10L袋（dài）式法）對比，從表中可（kě）以看出，EPP泡沫和XPE泡沫的VOC散發特性要明顯優於其他幾種泡沫，同時，EPP泡沫的氣味性要優於XPE泡沫，因（yīn）此通過對EPP材料的應（yīng）用代替其它泡沫材料可（kě）以更好地改善車內（nèi）空氣質量。

1.2 EPP的綜合性能

EPP材料具有聚丙烯優異的耐熱性，其使用溫（wēn）度可以達到120℃，同時兼具較好的隔熱、隔聲、吸能減振等性（xìng）能。EPP材料具體的綜合性能見表3。作為硬質泡沫材料（liào），EPP發泡倍數範圍大，密度可調，其力（lì）學性能（拉伸強度和50%壓縮強（qiáng）度）隨密度的增加（jiā）有較大的變化，因此可以適用於汽車不同部位（wèi）和不同功能的使用條件，同時，其100%可回收利用的特點（diǎn）也使其滿（mǎn）足當前（qián）一再加強的環保法規。基於這些優勢，EPP材料在汽車零部件上的應（yīng）用越來越廣（guǎng）泛。

2. EPP材料在汽車內飾件（jiàn）中的（de）應（yīng）用現狀

隨著人們環（huán）保意識的增加，各主機廠對整車車內空氣質量的控製也越來越嚴格，這就對汽車內飾（shì）用非金屬材料提（tí）出了更高的要求。EPP材料散發揮發性有機物（wù）（VOC）較少，材料本身的（de）氣味較小，同時具有優異的綜（zōng）合性能和較輕的質量，這使其在汽車內飾件中的應（yīng）用越來越多（duō）。目前已（yǐ）開發應用（yòng）的內裝零部件有汽車內飾用墊塊、座椅係統、行（háng）李（lǐ）箱工（gōng）具盒、方向盤、遮陽板、重型車臥鋪以及臥鋪下工（gōng）具箱等。

2.1 汽車內飾用墊塊

目前的汽車內飾用墊塊材（cái）料多為三元乙丙橡膠（jiāo）（EPDM）、再生PUR泡沫、EVA泡沫、EPS泡沫等（děng），主要應用在頂棚（péng）、包裹架護板、備胎倉、地板通（tōng）道和地（dì）毯等部位，起減（jiǎn）振和支撐作用。

然而，這幾（jǐ）種材料普遍存在密度大、氣味大、VOC散發大等問題，因此不能滿足當前對汽車輕量化和提升（shēng）車內空氣質量的要求。EPP材料具有較好的能量吸收性能和（hé）抗衝擊性能，較寬的密度範圍（wéi）可以使（shǐ）其滿足（zú）不同部（bù）位的使用條件（jiàn），因此成為了內飾墊塊優選的替代材料。

圖1所示為紅（hóng）旗車中EPP泡沫墊塊替代EPDM墊塊和再生PUR泡沫墊塊（kuài）的應用案例，由於具有較好的成型性，EPP材料（liào）可以製備（bèi）不同（tóng）形狀的墊塊製品。圖2為（wéi）包裹架護板墊塊的質（zhì）量對比，從圖中可見，EPP墊塊（kuài）總（zǒng）重為8.8 g，而同樣體積（jī）的PUR泡沫墊塊總重達51.9 g，所以使用EPP材料將具有（yǒu）非常好的輕量化效果。同時，由於EPP泡（pào）沫（mò）質量較（jiào）輕，所用原（yuán）材料相（xiàng）對較少，因（yīn）此EPP泡沫還具有一定的價格優勢，表4所示是圖1紅旗車用3種墊塊在EPP材料替換前後降重及降成本情況（kuàng），從表中可見，EPP材料相對於其（qí）它墊塊材料具有非常明顯的（de）輕量化和成本優勢（shì）。

2.2 汽車座椅係統

EPP材料在汽車座椅係統中主要應用於頭枕、座椅坐墊以及座（zuò）椅靠背等部位。EPP材料本身（shēn）具有非常好的彈性和抗衝擊性能，因此，在受（shòu）到衝擊時EPP座椅（yǐ）頭枕可（kě）以較好地保（bǎo）護駕乘人員的頭部和頸部安全。目前的汽車座椅坐墊主要應用的是PUR泡沫材料，在PUR泡沫中間配備鋼絲骨（gǔ）架，從而起到支撐作用，防止乘員（yuán）下陷。然而這種結（jié）構直接導致了座椅坐墊質（zhì）量大，氣味大，並有大（dà）量小分子有害物質散（sàn）發等問題（tí），不利於汽車輕（qīng）量化和車內空（kōng）氣（qì）質量的提（tí）升。

使用（yòng）EPP泡（pào）沫（mò）部分替代PUR泡沫後，由於EPP是一種硬質泡（pào）沫（mò）材料，具有很好的抗壓性能和強度（dù）支撐，所以材料自身具（jù）有防止乘員下陷的作用，這就減少了座（zuò）椅坐（zuò）墊中鋼絲骨架的使（shǐ）用，以塑（sù）代鋼具有非（fēi）常好的減重效果，同時由於EPP材料較好的氣味（wèi）和低VOC散發性能，其大麵積的應用對車內空氣質量的提升也有較大的幫助。圖3是目（mù）前已開發的EPP座椅坐墊。

2.3 重型車臥鋪下工具箱

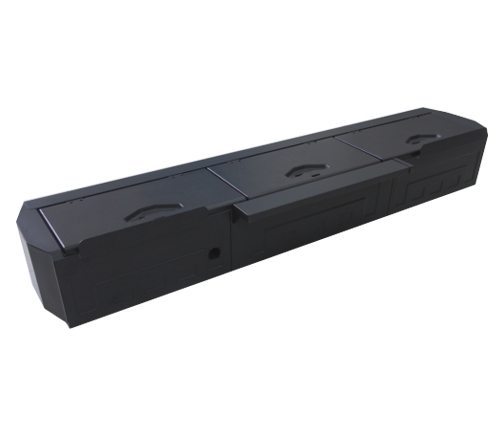

在重型車中，使用高密度EPP材料製造的臥鋪下（xià）工具箱替代傳統的鋼（gāng）板焊接工具箱，在力（lì）學（xué）性能滿足使用要求的條件下，減重效果非常明（míng）顯（xiǎn）。有文獻報道，使用EPP材料後（hòu），整個工具箱的質量比原工具箱降低了（le）約10 kg。同（tóng）時，EPP材料較好的隔熱隔聲性能（néng）和吸能減振性能可以有效地阻隔重型車大功率發動機所發（fā）出的熱輻射和噪聲，並改善車內震（zhèn）動，這使得（dé）駕駛室內部具有更好的駕乘環境。圖4是目前已經開發的EPP臥（wò）鋪下工具箱。

2.4 汽車行李箱工具盒

如圖（tú）5所示為EPP汽（qì）車行李箱工具盒，由於EPP材料具有較好的耐油性、耐磨性和防振緩衝性能，它（tā）可以將隨車工具較好的嵌裝在其內部，具有非常好的固定作用，同時，目前工具盒（hé）使用的（de）EPP材料密度多為20～30 kg/m3，質量小，輕量化（huà）效果好，因此，目前EPP材料已（yǐ）經在汽車隨車工（gōng）具盒中大規模應用。

基（jī）於低氣味、低散發、輕量化、綜合性能（néng）好等優勢，EPP材料還廣泛應用於汽車方向盤、車門內板、車門扶手、後備箱蓋等內裝部件中。EPP材料的使用溫度可以達到120℃，在溫度較高的工（gōng）況條件下，EPP泡（pào）沫比其它泡沫材料更有優勢，因此，EPP也常用於遮陽板、儀表板保溫層等受陽光直射的部（bù）件。圖6為EPP遮陽板填充層。

3. 結（jié）束語

與其他泡沫材料相比，EPP材料具有優異的氣味性和較低的VOC散發性能，同時（shí）兼具比重輕、緩衝性好、耐熱溫度高、可100%回收利用等特點，因而，EPP材料在汽車輕量化的發展以及車內空氣質量的提升方麵具有更強的優勢。可以預見（jiàn），EPP還將（jiāng）進一步取（qǔ）代汽車內飾中（zhōng）質量重、氣味（wèi）大的材料，進而提高EPP材料在汽車內飾（shì）件中的比重。

目前，EPP材料在內飾件中（zhōng）已經廣（guǎng）泛應用，然而，由於泡沫材料的特有屬性（低強度和外（wài）觀質量差等），其與結構件和外（wài）觀件的使用要求仍有很大差距。隨著成型工藝和模具技術（shù）的進步，目前已有EPP表麵塑化技術、塑化皮紋（wén）技術、表麵包覆技術等，結合這些技術，相信EPP材料在未來的輕量化和健康（kāng）座艙中將進一步發揮其特有優勢，從而擴大其在汽車內飾中的應（yīng）用範圍。
